خرید وقیمت لاین فیلتر 10 آمپر با هسته ET-24

توضیحات

معرفی محصول:

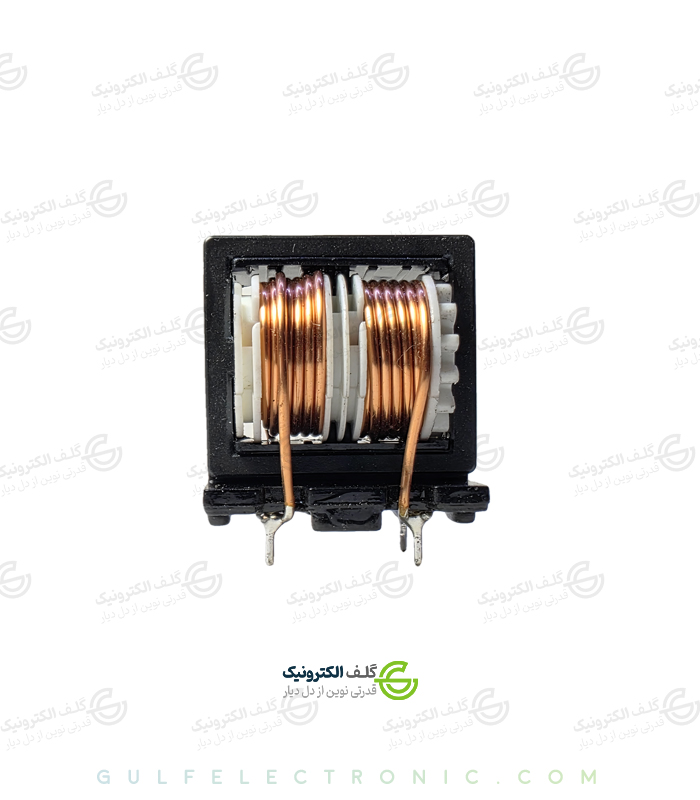

لاین فیلتر ۱۰ آمپر که با نام سلف حالت مشترک نیز شناخته می‌شود، یکی از قطعات مهم در مدارهای الکترونیکی است که برای کنترل تداخلات الکترومغناطیسی (EMI) طراحی شده است. این قطعه با ساختار دو سیم‌پیچ روی یک هسته مغناطیسی مشترک، نویزهای فرکانس بالا را تضعیف کرده و در عین حال اجازه می‌دهد جریان اصلی مدار بدون افت محسوس عبور کند.
بر اساس توضیحات فنی منابع معتبر بین‌المللی، عملکرد این نوع سلف به‌گونه‌ای است که نویزهای ناخواسته‌ای که هم‌زمان روی خطوط تغذیه ظاهر می‌شوند را مسدود می‌کند، بدون اینکه تأثیر منفی روی عملکرد کلی مدار بگذارد. به همین دلیل، استفاده از لاین فیلتر ۱۰A در تجهیزات حساس و صنعتی امری ضروری محسوب می‌شود.

لاین فیلتر ۱۰ آمپر چگونه کار می‌کند؟

در این قطعه، دو سیم‌پیچ به‌صورت هم‌زمان روی یک هسته فریت پیچیده شده‌اند. زمانی که نویزهای مشترک وارد مدار می‌شوند، میدان مغناطیسی ایجادشده باعث افزایش امپدانس در برابر فرکانس‌های مزاحم شده و آن‌ها را تضعیف می‌کند. در مقابل، جریان مفید یا سیگنال‌های اصلی که در مسیر طبیعی مدار حرکت می‌کنند، تقریباً بدون افت عبور داده می‌شوند.

این ویژگی باعث می‌شود مدار:

پایدارتر کار کند
نویز کمتری به سایر بخش‌ها منتقل شود
الزامات استانداردهای EMC بهتر رعایت شود
کاربردهای لاین فیلتر ۱۰ آمپر
این قطعه به دلیل تحمل جریان بالا و عملکرد مطمئن، در طیف وسیعی از تجهیزات استفاده می‌شود، از جمله:
منابع تغذیه سوئیچینگ
اینورترهای ۱۲ به ۲۲۰ و ۲۴ به ۲۲۰ ولت
UPS و سیستم‌های برق اضطراری
آداپتورهای صنعتی
بردهای کنترلی و الکترونیک قدرت
تجهیزات صوتی و تصویری حساس
مزایای استفاده از سلف EMI ده آمپر
کاهش مؤثر نویزهای الکترومغناطیسی
افزایش عمر قطعات الکترونیکی
بهبود کیفیت خروجی منبع تغذیه
جلوگیری از اختلال در عملکرد مدارهای مجاور
مناسب برای کارکرد مداوم و صنعتی

سوالات متداول :

آیا لاین فیلتر ۱۰ آمپر باعث افت ولتاژ می‌شود؟
خیر، به دلیل طراحی خاص سیم‌پیچ‌ها و مقاومت DC پایین، افت ولتاژ در حالت عادی ناچیز است.

تفاوت این قطعه با سلف معمولی چیست؟
سلف حالت مشترک برای حذف نویزهای هم‌زمان روی خطوط طراحی شده، در حالی که سلف‌های معمولی بیشتر برای فیلتر جریان یا ذخیره انرژی استفاده می‌شوند.

آیا این لاین فیلتر برای برق AC و DC قابل استفاده است؟

بله، در بسیاری از مدارهای AC و DC به‌ویژه در ورودی منابع تغذیه کاربرد دارد.

آیا برای اینورتر مناسب است؟
بله، یکی از کاربردهای اصلی لاین فیلتر ۱۰ آمپر، استفاده در ورودی یا خروجی اینورترها برای کاهش نویز است.
